孔板流量計工作原理(附視頻)
孔板流量計它是由一次檢測件(節流件)和二次裝置(
差壓變送器
和
流量積算儀
)組成**應用于氣體及蒸汽測量。

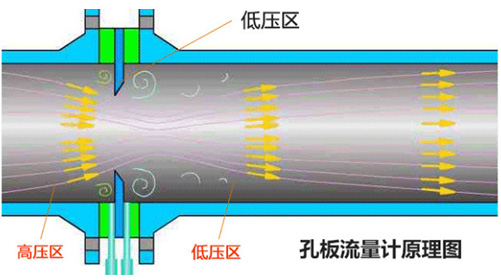

孔板流量計
內部結構組成 部分管道內部安裝孔板由于節流件的孔徑小于管道內徑,當流體流經節流件時,流速截面突然收縮,流速放慢。 節流件后端流體的靜壓力降低, 于是在節流件前后發生靜壓力差,
孔板流量計工作原理視頻
一、工作原理
節流裝置測量流量的原理是依據**的伯努力流體力學原理。如圖(1)所示在管道中安放一只節流件,有流體流過節流件時,會在節流件兩側產生一個壓力差(差壓P),這時的流量與差壓的平方根成正比,即:
體積流量:
式中:A:常數
C:流出系數
β:直徑比(= d / D)
d:節流件孔徑
ε:可膨脹性系數
△P:節流件前后的差壓(Pa)
ρ:工況下流體密度(kg/m3
圖1
二、原理結構
1、分類
①按法蘭夾裝方式分類
(1)焊接式 (2)法蘭夾裝式
②按取壓方式分類
(1)角接鉆孔取壓; (2)角接環室取壓 (3)法蘭取壓; (4)徑距取壓;
2、結構及簡圖

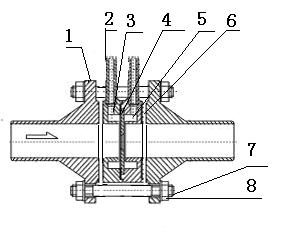

① 圖 2標準環室孔板節流裝置結構圖
1、法蘭 2、導壓管 3、前環室 4、節流件 5、后環室 6、密封墊片 7、螺栓 8、螺母
圖2原理結構圖
