脈沖渦輪流量計

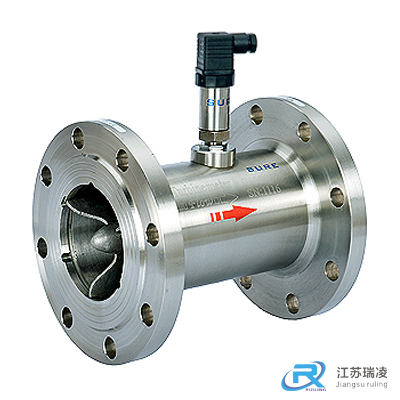

產品名稱：脈沖渦輪流量計

產品報價：

產品特點： 一、產品概述脈沖渦輪流量計是采用**的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，具有機構緊湊、讀數直觀清···

免費咨詢：0517-86802259

發郵件給我們：406680577@qq.com

脈沖渦輪流量計的詳細資料：

一、產品概述

脈沖渦輪流量計是采用**的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。

二、產品性能
1、高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；

2、輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

3、可獲得很高的頻率信號（3~4kHz），信號分辨力強；

4、范圍度寬，中大口徑可達1:20，小口徑為1:10；

5、結構緊湊輕巧，安裝維護方便，流通能力大；

6、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

7、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

8、重復性好短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度,是各個廠家優先選用的流量計圖1所示。

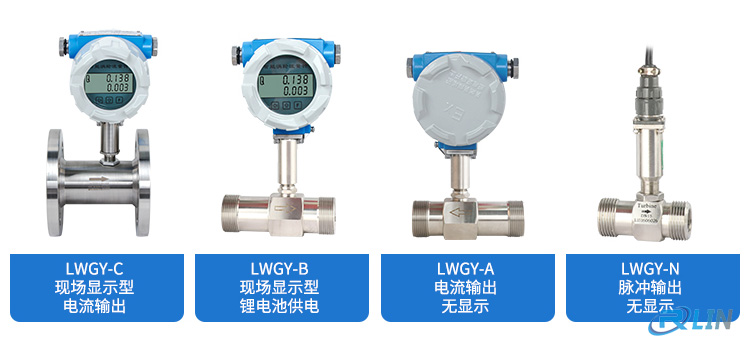

圖1

三、技術性能：表1

儀表口徑及連接方式	4、6、10、15、20、25、32、40采用螺紋連接
儀表口徑及連接方式	（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
精度等級	±0.5%R
量程比	1:10；1:15；1:20
儀表材質	304不銹鋼、316（L）不銹鋼等
被測介質溫度（℃）	-20～＋120℃
環境條件	溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
輸出信號	4-20mADC電流信號（LWGY-□C型）
供電電源	LWGY-□B型：自帶鋰電池供電（可連續使用3年）；LWGY-□C型：+24VDC
信號傳輸線	2×0.3（二線制）
傳輸距離	≤1000m
信號線接口	內螺紋M20×1.5（LWGY-□C型）
防爆等級	ExdIIBT6
防護等級	IP65

四、測量范圍及工作壓力：表2

儀表口徑	正常流量范圍（m3/h）	擴展流量范圍（m3/h）	常規耐受壓力（MPa）	特制耐壓等級（MPa）（法蘭連接方式）
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0
DN 150	30～300	15～300	1.6	2.5、4.0
DN 200	80～800	40～800	1.6	2.5、4.0

五、公稱通徑：表3

型號	公稱通徑	L(mm)	H(mm)	G	Lˊ(mm)	D(mm)	d(mm)	孔數
LWGY-4	4	275	145	G1/2	215
LWGY-6	6	275	145	G1/2	215
LWGY-10	10	455	165	G1/2	350
LWGY-15	15	75	173	G1		Ф65	Ф14	4
LWGY-25 LWGY-32	25 32	100 140	180	G5/4 G2		Ф85 Ф100	Ф14	4
LWGY-40	40	140	178	G2		Ф14		4
LWGY-50	50	150	252			Ф125	Ф18	4
LWGY-80	80	200	287			Ф160	Ф18	8
LWGY-100	100	220	322			Ф180	Ф18	8
LWGY-150	150	300	367			Ф250	Ф25	8
LWGY-200	200	360	415			Ф295	Ф23	12

六、產品選型表：表4

型號								說明
RL-LWGY─	□	/□	/□	/□	/□	/□	/□	說明
公稱通徑	4							4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h
	6							6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h
	10							10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h
	15							15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h
	20							20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h
	25							25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h
	32							32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h
	40							40mm，標準量程2～20m3/h，寬量程為1～20m3/h
	50							50mm，標準量程4～40m3/h，寬量程為2～40m3/h
	65							65mm，標準量程7～70m3/h，寬量程為4～70m3/h
	80							80mm，標準量程10～100m3/h，寬量程為5～100m3/h
	100							100mm，標準量程20～200m3/h，寬量程為10～200m3/h
	125							125mm，標準量程25～250m3/h，寬量程為13～250m3/h
	150							150mm，標準量程30～300m3/h，寬量程為15～300m3/h
	200							200mm，標準量程80～800m3/h，寬量程為40～800m3/h
類型		B						電池供電現場顯示型
		C						現場顯示/4～20mA 兩線制電流輸出
		C1						現場顯示/RS485通訊協議
		C2						現場顯示/HART通訊協議
精度等級			05					精度0.5級
精度等級			10					精度1.0級
渦輪類型				W				寬量程渦輪
渦輪類型				S				標準渦輪
材質					S			304不銹鋼
材質					L			316（L）不銹鋼
防爆						E		防爆型（防爆等級：ExdⅡBT6）
壓力等級							N	常規 （參照表2）
壓力等級							H(x)	高壓（參照表2）

七、技術參數：表5

型號	脈沖4-20MA渦輪流量計
儀表型號	LWGY-N	LWGY-A	LWGY-N	LWGY- A	LWGY-B	LWGY-C
信號輸出	脈沖	4-20mA	脈沖	或4-20mA	無	4-20mA/脈沖
供電電源	+24VDC±15%	+24VDC±15%	24VDC±15%	24VDC±15%	鋰電池	24VDC±15%
精度等級	1.0~0.5級		1.0~0.5級		1.0~0.5級
測量范圍	標準量程		標準量程		標準量程或擴展量程
通訊接口	無		無		可選RS485
儀表材質	不銹鋼、316		不銹鋼、316		不銹鋼、316
防爆等級	無		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防護等級	IP60		IP65		IP65
整機功耗	＜1W		＜1W		＜1W
儀表通徑	DN4~DN250		DN4~DN250		DN4~DN250
介質溫度	-20℃~180℃		-20℃~180℃		-20℃~180℃
環境溫度	-30℃~60℃		-30℃~60℃		-30℃~60℃

八、安裝技巧

1、渦輪流量計在安裝時，應注意遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。渦輪流量計可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。安裝時必須使管道內流體滿管，才能保證測量**。

2、流量計上游端至少應有10倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。

九、產品價格

脈沖渦輪流量計價格與介質、壓力、安裝方式、口徑有關，比如DN40脈沖渦輪流量計，壓力1.6MPA、法蘭連接、介質酸，價格1950元/臺，如果是普通型價格是1750元/臺，*終價格應以現場工況為準。
