一體式孔板流量計

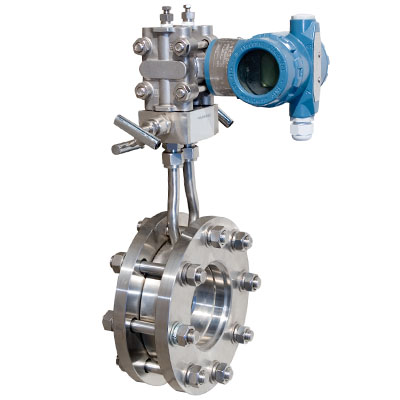

產品名稱：一體式孔板流量計

產品報價：

產品特點： 一、產品概述孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量?？装辶髁坑嫻?jié)流裝置包括環室孔板，噴嘴等?？装辶髁坑嫻?jié)流裝置與差···

免費咨詢：0517-86802259

發郵件給我們：406680577@qq.com

一體式孔板流量計的詳細資料：

一、產品概述

孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板，噴嘴等?？装辶髁坑嫻?jié)流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計**應用于石油、化工、冶金、電力、輕工等部門。

二、工作原理

節流裝置測量流量的原理是依據**的伯努力流體力學原理。在管道中安放一只節流件，有流體流過節流件時，會在節流件兩側產生一個壓力差（差壓P），這時的流量與差壓的平方根成正比。（可以參考孔板流量計工作原理視頻）

三、產品特點

1、孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

2、孔板計算采用國際標準與加工

3、孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

4、標準型節流裝置無須實流校準，即可投用。

四、分類及結構簡圖

1、分類

①按法蘭夾裝方式分類
1、焊接式　　 2、法蘭夾裝式

②按取壓方式分類

1、角接鉆孔取壓； 2、角接環室取壓 3、法蘭取壓； 4、徑距取壓；

2、結構及簡圖

① 圖 1標準環室孔板節流裝置結構圖

1、法蘭 2、導壓管 3、前環室 4、節流件 5、后環室 6、密封墊片 7、螺栓 8、螺母

圖1 標準環室孔板結構圖

五、結構及簡圖

一、各種標準孔板結構，見圖2

圖2

六、產品選型

型號	型譜說明
RL	企標
	LG	流量節流裝置
		代號	取壓方式
		H	角接環室取壓
		Z	角接鉆孔取壓
		F	法蘭取壓
		J	徑距取壓
			代號	節流裝置說明
			K	標準孔板
				代號	公稱壓力
				-0.6	0.6
				-1	1
				-1.6	1.6
				-2.5	2.5
					代號	公稱口徑
					DN10	DN10~DN50(螺紋、法蘭）
					DN50	DN50~DN800(法蘭）
						代號	法蘭材質
						C	碳鋼
						P	不銹鋼
						H	合金鋼
							代號	介質
							1	液體
							2	氣體
							3	蒸汽
								代號	附件
								N	不含附件
								F	配三閥組等
								I	配含F(xiàn)及變送器(附件根據介質、要求選配)
								DC	配含F(xiàn)及多參量變送器
								O	用戶指定配置附件

七、孔板流量計安裝對管道的要求

1、孔板流量計安裝時應配有一段測量管,至少保持前10DN、后5DN的等徑直管段，以提高測量精度。

2、在孔板流量計前后若需安裝閥門，*好選閘閥且在運行中全開；調節閥則應在下游5DN之后的管路中。

3、引壓管路的內徑與管路長度和介質臟污程度有關，通常在45米以內用內徑為8-12mm的管子。

4、測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來校正。

5、引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時（如氣溫0℃以下）加伴熱管防止結冰。在測量臟污流量時，應附設隔離器或沉降器。

6、引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路內全部是氣相；被測流體是液體時，引壓管路內全部是液相，**不能有氣泡。為此應在引壓管路的*低點裝排水閥或在*高點裝排氣閥，在新裝或檢修差壓變送器時時應特別注意。
